脫硫塔噴淋層的噴淋管目前主要有2種材質和結構形式：

1)全玻璃鋼（FRP）材質，由于玻璃鋼的材料特性，這種結構需要在噴淋管底部設置支撐梁；

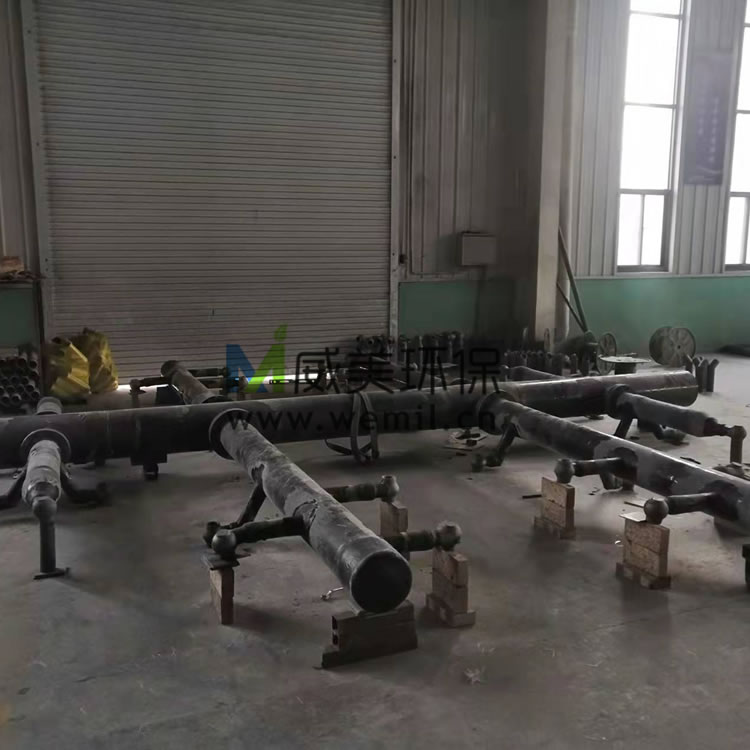

脫硫塔噴淋層

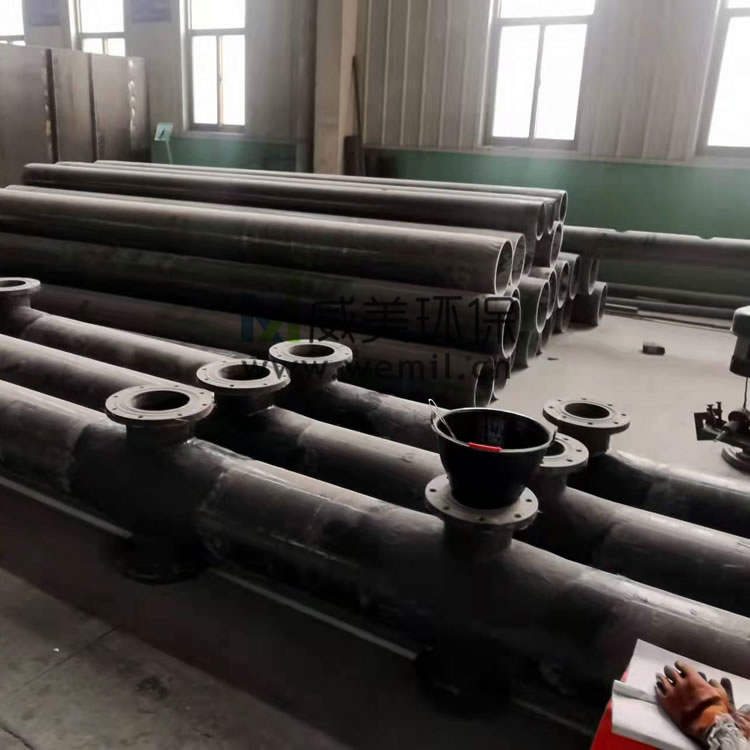

2)主管用碳鋼，內外襯膠，支管用FRP管，主管和支管之間用法蘭連接，主管采用等徑鋼管，自身起到支撐梁的作用，底部可以不設支撐梁；

脫硫塔噴淋層中管網的作用是漿液通過分布在噴淋管上的噴嘴噴出霧狀液滴以吸收煙氣中的SO2。要求管內外均耐磨耐腐蝕，管表面要求耐漿液沖刷。其設計，首先要考慮噴頭的布置，應保證塔內噴出漿液勻稱，避免疏密不均。

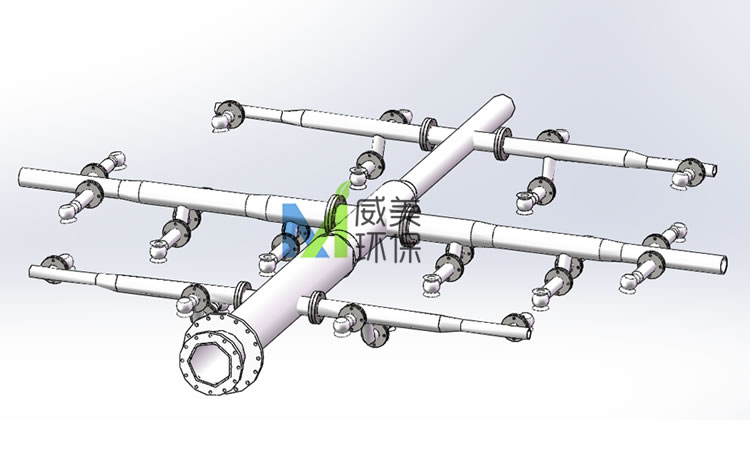

脫硫塔噴淋層布置圖

脫硫塔噴淋層又可以稱為液體分布器，它是由噴淋管和噴嘴組成，漿液通過噴淋管均勻分布到每個噴嘴，由噴嘴噴出，與逆向流動的煙氣充分接觸，SO2污染氣體即在此吸收

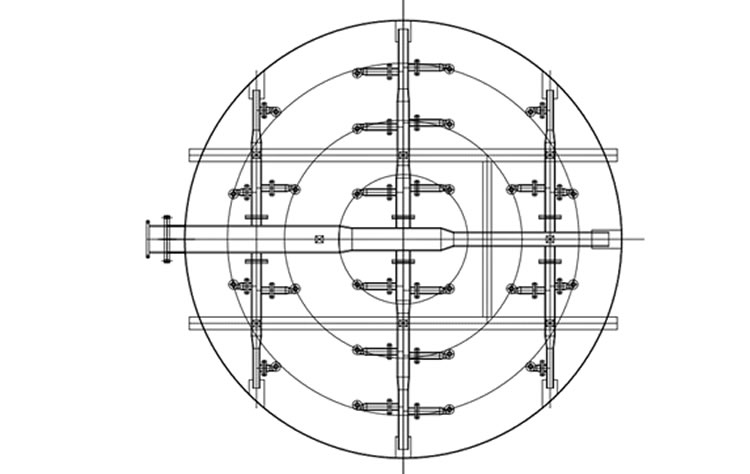

脫硫塔噴淋層詳細布置圖
